参数指标

采用液压胀管可以根据管板，管子的材料屈服限和几何尺寸计算得到。通常对常用设备中管子、管板的统计，选择300MPa作为公称胀管压力，增压枪的容积选择胀接长度200mm时，可满足胀管要求。

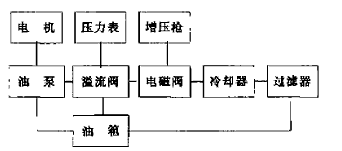

液压系统

电机 ‖ 压力表 ‖增压枪

油泵 一 溢流阀一 电磁阀 一冷却器一过滤器

油箱

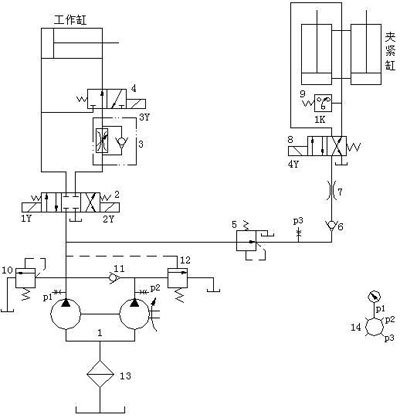

液压系统原理

输出压力为0~31.5MPa，上述图给出了系统压力与胀接压力的对应关系，可根据胀管时的压力要求调解系统的输出压力。压力调定后，在同一台换热设备的胀接过程中就不必再进行压力调整。这样每个被胀管口都锁定在一个压力级上。
