液压胀管机液压指标
常州阳发机械有限公司采用液压胀管工艺时,胀管压力可根据管板、管子的材料屈服限和几何尺寸计算得到。通过对常用 设备中管子、管板的统计,选择300Mpa作为公称胀管压力,增压枪的容积选择胀接长度为200nm时,可满足大部分换热器的胀管要求。根据这二个参数,即可确定胀管系统的规格,增压枪的设计尺寸。

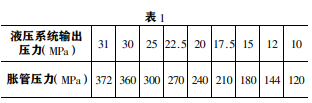

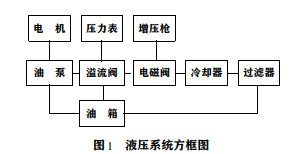

液压系统原理见图表 ( 给出系统压力与胀接压力的对应关系,可根据胀管时的压力要求调节系统的输出压力。 压力调定后,在同一台换热设备的胀接过程中就不 必再进行压力调整。这样每个被胀管口都锁定在一个压力级上。
在换热器制造中,有时液压胀管系统会不停机
地工作。因此,要考虑到系统压力只有在胀管的短
时间内处于高压状态,其它时间均处于空载运转的
情况。在大庆制造合成塔的胀管作业时,采用这样
的系统,连续运行了 ’&& 多个小时,未出现油温升高
的现象,压力稳定。图 ’ 为该设备的结构示意图。
